Création du tronc

Pour réaliser le corps, vous allez créer un objet citerne puis le déformer.

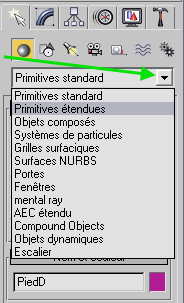

  1. Dans le panneau Création, déroulez la liste des types d'objets et choisissez Primitives étendues

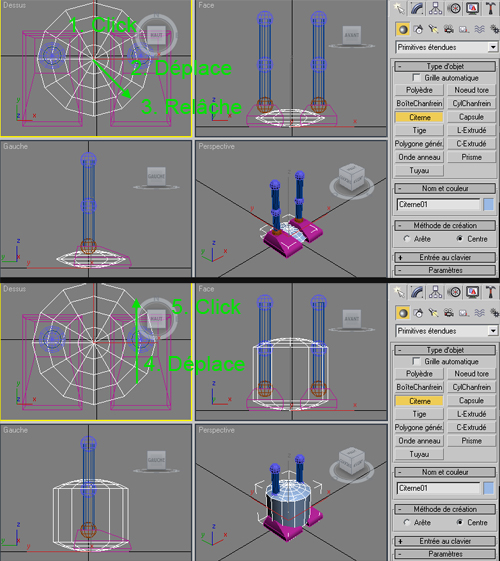

  2. Cliquez sur citerne puis dans la vue face, comme pour créer une boîte cliquez, déplacez, relâchez, déplacez, cliquez

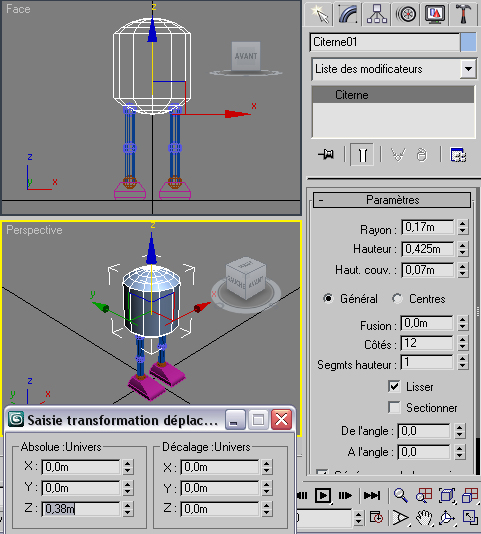

  3. Modifiez les paramètres de la citerne dans le panneau modification et sa position dans la boîte de Saisie de Transformation:

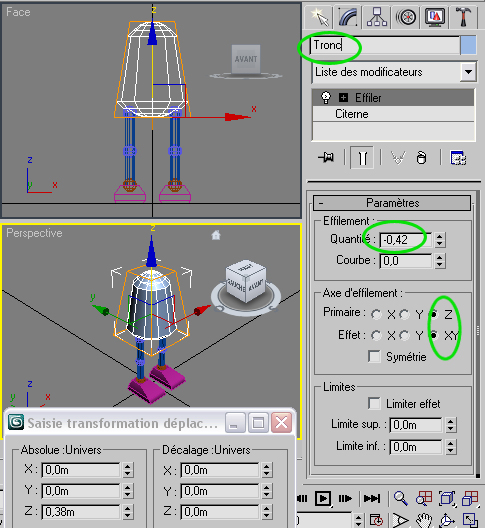

  4. Déformez le tronc en appliquant un mofificateur. Choisissez Effiler dans la liste des modificateurs et entrez la valeur -0,42 dans Quantité. Vérifiez que Z et XY sont cochés dans la zone Axes d'effilement. Le tronc est terminé il reste a remplacer le nom Citerne01 par Tronc dans le panneau de modification.

    5. Paramètres:
    • Rayon: 0,17
    • Hauteur: 0,425
    • Haut. Couv: 0,07
    • Côtés: 12
    Position:
    • X = 0
    • Y = 0
    • Z = 0,38
